数控无心磨床

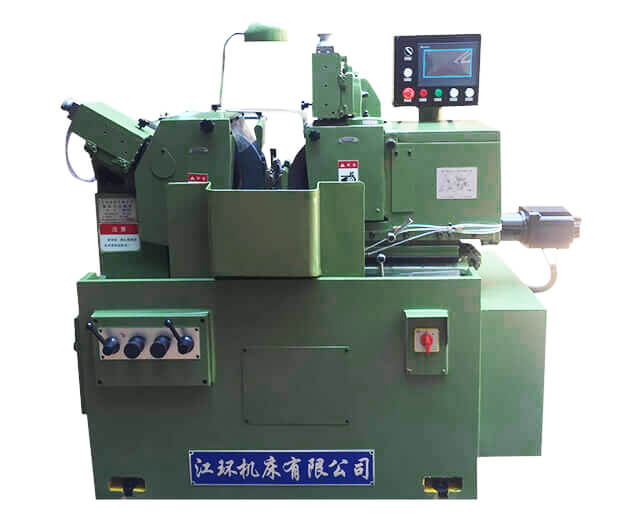

MK1040数控无心磨床

详细说明:


磨削直径 Gringding dia(mm) 通 磨 Thru-feed 1 - 40
切入磨 Plunge feed 2 - 40
工作精度 Machining accuracy 圆度 Roundness(µ m) 1.5
圆柱度 Cylindricity(µ m) 2
磨削长度 Grinding length(mm) 通 磨 Thru-feed 140
切入磨 Plunge feed 120
砂轮规格 Rri.wheel spec(mm) P350*125*127
导轮规格 Reg.wheel spec(mm) PSA250*125*75
导轮回转角度 Reg.wheel swivel angle(º) 垂直面内 In vertical plane -2~+4
水平面内 In horizontal plane -0~+3
砂轮转速 Gri.wheel speed(r/min) 1870
导轮转速 Reg.wheel speed(r/min) 20-180
砂轮与导轮中心连线到托架面高度 Height from centerline of gri.wheel & reg.wheel to workrest(mm) 190
机床总功率 Total power of machine(kw) 9.23
机床重量 Machine weight(kg) 2000
手轮刻度每格进给量 Feed rate of handwheel perdivision(mm) 0.002
机床外形尺寸 Overall dimensions(mm) 1550*1300*1400


机床特点:
◆     机床布局采用导轮架单面移动方式;
◆     砂轮轴采用悬伸结构,更换砂轮方便;
◆     砂轮轴采用多片式动压油膜轴承;
◆     导轮轴采用整体1:30锥体滑动轴承;
◆     导轮调速采用交流变频无级调速;
◆     机床配备切入机构;
◆     机床配备长工件通磨托架。
◆     机床导轨运行采用进口滚珠丝杆配合伺服电机;
◆     机床配备PLC系统
